بولي بروبيلين قش القمح مقابل بولي بروبيلين ألياف الحبوب: اختيار WYC-PP P179002N أو P179050 للقولبة بالحقن لحاويات الأغذية التي تُستخدم مرة واحدة
دليل عملي لاختيار الأصناف المناسبة لحاويات ملامسة الأغذية، استنادًا إلى مصدر الألياف والمظهر المقولب والخصائص المتحقق منها وسلوك المعالجة ومردود الإنتاج.
الأسئلة الشائعة للمشترين والمهندسين
الأسئلة التي يطرحها المهندسون عند مقارنة P179002N و P179050
هل ينبغي أن تستخدم حاوية فاتحة اللون ملامسة للأغذية الراتنج P179002N أم P179050؟
أعطِ الأولوية لـ P179002N. فألياف الحبوب الأنعم فيه تنتج سطحًا مطفأً بلون أبيض مائل للعاج أكثر توحّدًا، في حين تتلاءم مقاومة الشد البالغة 31 MPa وHDT عند 120°C ودعم اختبار ملامسة الأغذية FDA/LFGB مع هذا التطبيق. أما P179050 فمن الأفضل حصره في الأجزاء الداكنة أو غير الظاهرة التي تُقبل فيها نقاط قش القمح الخشنة.
لماذا لا يكفي معدل تدفق المصهور الأعلى للراتنج P179050 ليصبح الدرجة الأفضل للجدران الرقيقة؟
يتدفق P179050 بسهولة أكبر عند 15 g/10 min، لكن اختبار العميل أظهر أن سهولة التدفق لم تحلّ سوى مشكلة الملء. فما زال تشتت الألياف الخشنة يسبب نقاطًا رمادية مزرقّة وخطوط لحام والتواءً وعدم ثبات في إحكام الغطاء. وقد أدى التحول إلى P179002N إلى تقليل هذه العيوب ورفع مردود الإنتاج من نحو 82% إلى 96%.
هل يمكن لتعديلات القولبة بالحقن أن تزيل النقاط الخشنة الرمادية المزرقة في P179050؟
ليس تمامًا. لقد أدى التجفيف عند 105°C لمدة أربع ساعات، وسرعة الحقن المتوسطة إلى المنخفضة، وضغط التثبيت الأعلى، وضغط الارتداد الأقل إلى تحسين خطوط اللحام والالتواء، لكنه لم يستطع إزالة التأثير السطحي الناتج عن ألياف قش القمح الخشنة والمختلطة. وقد اقتضى شرط اللون الفاتح في النهاية تغيير المادة إلى P179002N.
ما البيانات التي ينبغي لقسم المشتريات مقارنتها قبل اعتماد P179002N أو P179050؟
قارن مصدر الألياف والجزء النباتي المستخدم، وضبط الرماد، والنطاق الدقيق لاختبار الهجرة FDA/LFGB، وحدود فرق اللون بين الدفعات، وبيانات الانكماش، والكثافة، ومعاملات القولبة الخاصة بالقطعة. والكثافة مهمة تجاريًا: فكثافة P179050 هي 1.35 g/cm³ مقابل 1.20 g/cm³ لـ P179002N، لذا تستهلك القطعة نفسها بالحجم ذاته نحو 12.5% من المادة أكثر.
للحصول على توصية دقيقة بالدرجة المناسبة، شارك مع wooyopet رسم القطعة وسماكة الجدار وبنية القالب وهدف ملامسة الأغذية ومتطلب اللون ونافذة المعالجة الحالية.

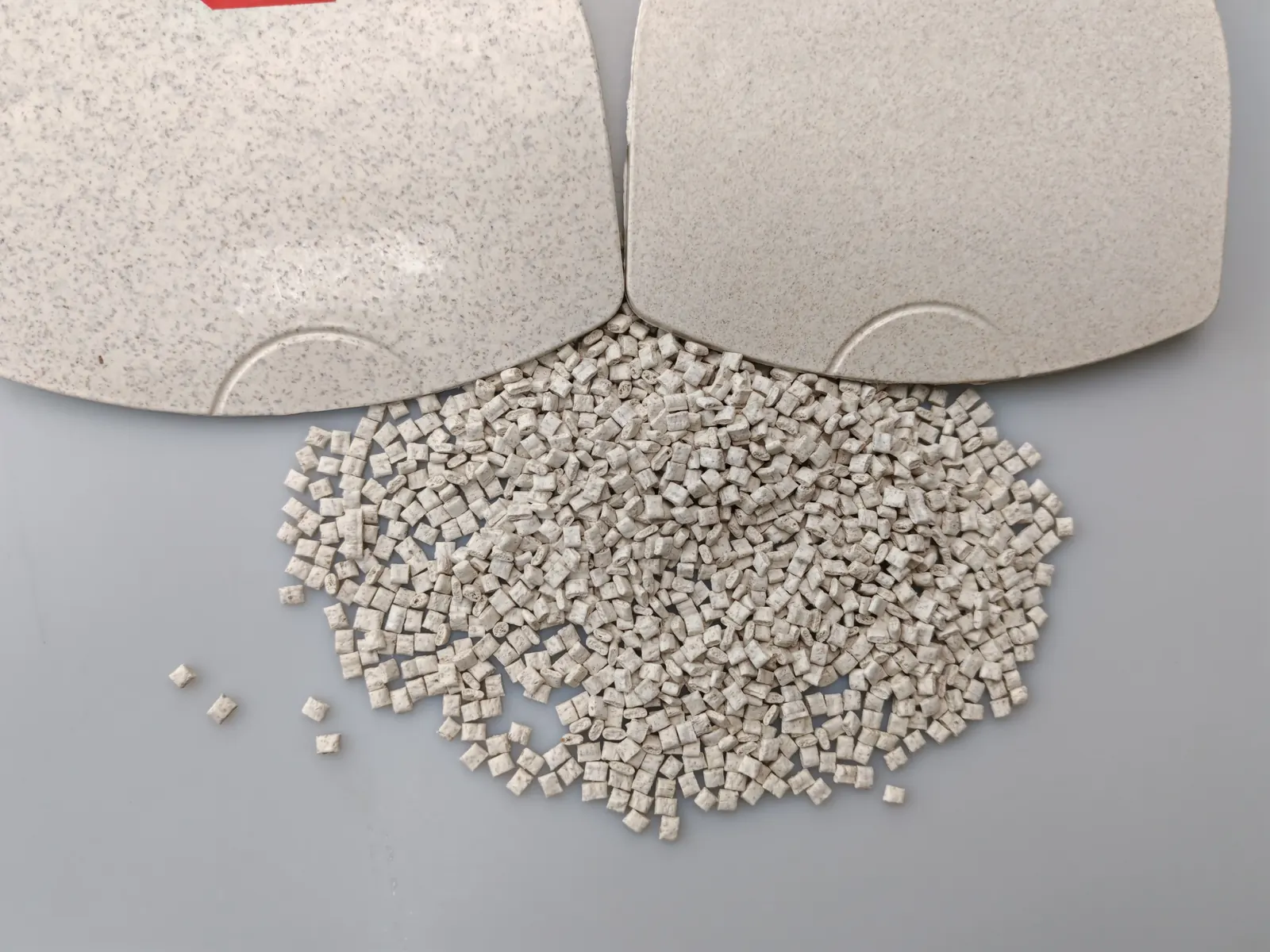

لماذا يتجاوز بولي بروبيلين الألياف النباتية مجرد «إضافة الألياف»
أحد الأسئلة التي تتلقاها wooyopet بأكبر تكرار من فرق المشتريات ومهندسي القولبة بالحقن هو: ما الفرق الحقيقي بين بولي بروبيلين قش القمح وبولي بروبيلين ألياف الحبوب؟ فكلاهما مركّب بولي بروبيلين بألياف نباتية، وكلاهما قد يوصف بمصطلحات مثل المحتوى الحيوي أو تقليل البلاستيك أو مادة حاويات أغذية من PP بدرجة غذائية. لكن بمجرد أن تصل المادة إلى حاويات الأغذية أحادية الاستخدام وأدوات المائدة والمنتجات اليومية، تصبح الفروق في مصدر الألياف ومظهر القطعة المقولبة والامتثال لملامسة الأغذية ونافذة المعالجة أكثر وضوحًا بكثير.
يقارن هذا الدليل بين درجتين من wooyopet من منظور هندسي: WYC-PP P179002N بولي بروبيلين ألياف الحبوب وWYC-PP P179050 بولي بروبيلين قش القمح. وهو موجّه للمشترين ومهندسي العمليات الذين يقيّمون حاويات PP الملامسة للأغذية، أو القولبة بالحقن لبولي بروبيلين الألياف النباتية، أو مواصفة شرائية عملية.
لا يزال الطلب على حاويات الأغذية أحادية الاستخدام مرتفعًا في حين تتواصل سياسات تقليل البلاستيك. وقد قُدّرت قيمة سوق حاويات الأغذية أحادية الاستخدام المصنوعة من البولي بروبيلين عالميًا بنحو 18.6 مليار دولار أمريكي (USD) في عام 2025، ويُتوقع أن تبلغ 33.63 مليار دولار أمريكي (USD) بحلول عام 2035، أي بمعدل نمو سنوي مركّب قدره 6.1%. وتتصدر الصين سوق آسيا والمحيط الهادئ بفضل منظومتها الواسعة لخدمات الأغذية والتوصيل. وفي هذا السياق، برز بولي بروبيلين الألياف النباتية كحل وسط: فهو يحافظ على نافذة المعالجة ومقاومة الحرارة لدى PP مع استبدال جزء من المحتوى البترولي بألياف نباتية.
وتتركز الصعوبات بالقدر نفسه. فقد تختلف مصادر الألياف، ما يُنشئ فروقًا في اللون بين الدفعات. ويؤثر الرماد والشوائب في المظهر تأثيرًا مباشرًا. كما تُنشئ الألياف الخشنة سيئة التشتت نُقَرًا وبقعًا رمادية مزرقّة، لا سيما على الحاويات الفاتحة اللون. وقد لا تنتقل وثائق ملامسة الأغذية من مصدر ألياف إلى آخر. ويصبح ضبط الانكماش والالتواء وخطوط اللحام أصعب، في حين قد يؤدي التجفيف غير الكافي للألياف الاسترطابية إلى فقاعات وخطوط فضية.
لا يقوم نهج wooyopet على مجرد خلط القش أو مسحوق الحبوب مع PP، بل تُنسَّق قطعة الألياف ونعومتها ونسبة الرماد ونظام التوافق والتجفيف ونافذة القولبة كنظام واحد.
الفروق الجوهرية بين بولي بروبيلين قش القمح وبولي بروبيلين ألياف الحبوب
أصل نباتي متشابه، أجزاء ليفية مختلفة
يحتوي بولي بروبيلين قش القمح عمومًا على مواد أولية أكثر تنوعًا؛ إذ قد تدخل الجذور والسيقان والأوراق إلى مسار الجمع، ما يزيد من تفاوت الألياف الخشنة والرماد والشوائب. والألياف الخشنة أكثر احتمالًا لأن تبقى ظاهرة بعد القولبة. وألياف قش القمح طويلة وصلبة نسبيًا، وقد يرفع ذلك معامل الانحناء ومقاومة الحرارة، لكنه يُنشئ أيضًا سطحًا أكثر خشونة ويصعّب تشتيتها في PP. ويصبح المركّب أكثر حساسية لدرجة حرارة الأسطوانة وقصّ اللولب.
يتبع بولي بروبيلين ألياف الحبوب (PP) من wooyopet مسار الألياف الأنعم. فاختيار المواد الأولية يرجّح أجزاء السيقان الغضة ويقلل المواد المتقادمة والعُقد الصلبة، ما ينتج أليافًا أنعم وأكثر توحّدًا. ويؤثر هذا الفرق تأثيرًا قويًا في مظهر القطعة المقولبة وفي صعوبة الحفاظ على الامتثال لملامسة الأغذية.

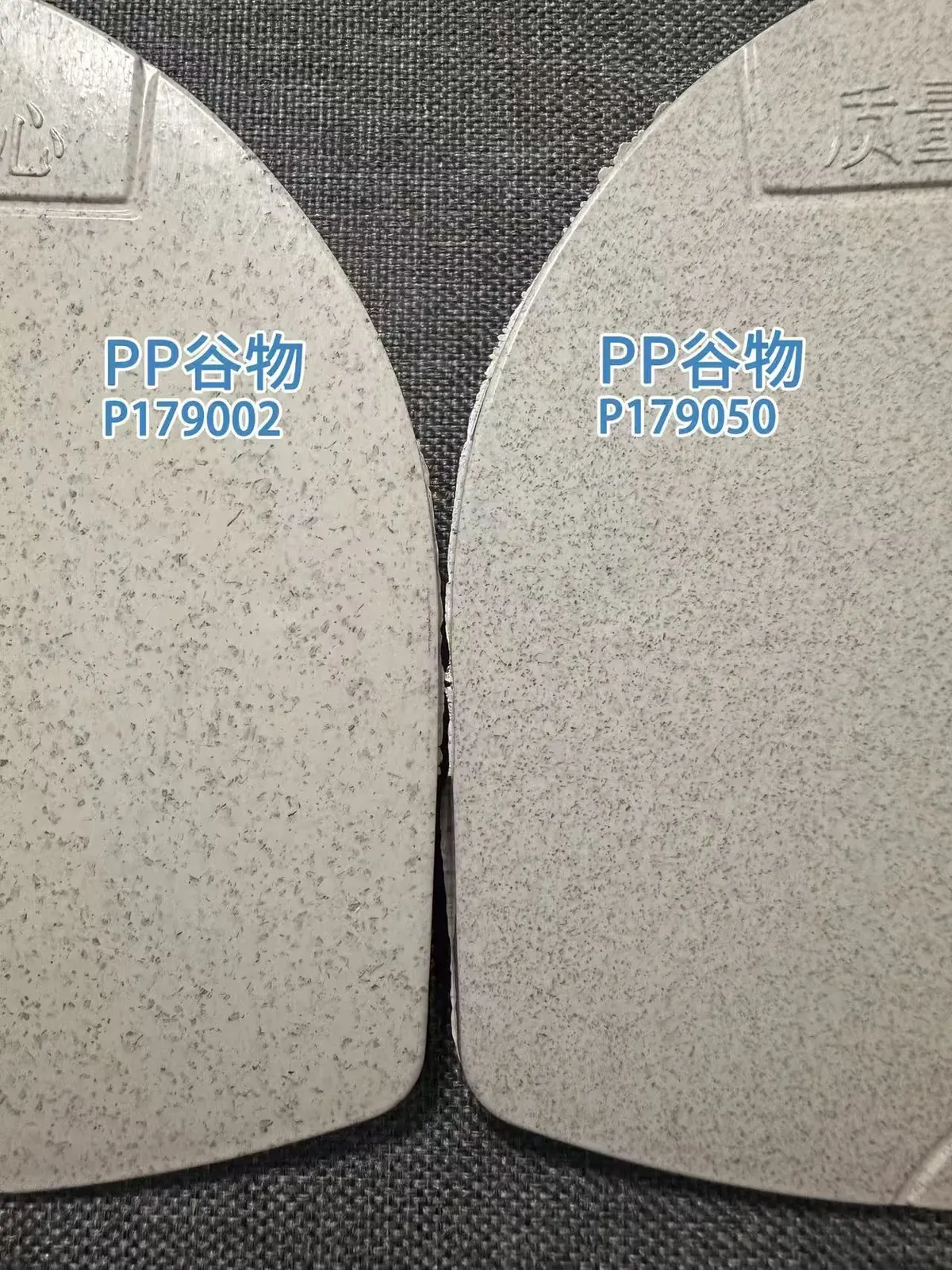

المظهر السطحي: بقع خشنة مقابل لمسة نهائية مطفية ناعمة
بعد القولبة بالحقن، يكون بولي بروبيلين قش القمح (PP) أكثر ميلًا لإظهار نقاط ألياف خشنة ومسحة رمادية مزرقّة واضحة. وتصبح هذه العلامات بيّنة بشكل خاص على حاويات الأغذية الفاتحة اللون. وإذا لم تُوائم درجة حرارة القالب وسرعة الحقن والتجفيف، فقد تظهر أيضًا خطوط لحام وتفاوت في اللون وتبقّع موضعي. وتسهم الأكسدة الحرارية لمادة اللجنين والرماد أثناء القولبة عند درجات حرارة مرتفعة في هذا التأثير، لذا لا يمكن لضبط الماكينة وحده أن يزيله.
يحتوي بولي بروبيلين ألياف الحبوب (PP) على ألياف أنعم وينتج سطحًا أكثر نعومة بعد التشتت. ولونه الأساسي أقرب إلى الأبيض المائل للعاج، ما يجعله مناسبًا لحاويات الأغذية أحادية الاستخدام الفاتحة اللون والصواني والسكاكين والشوك والملاعق. وينتج P179002N سطحًا مطفأً ناعمًا بلون أبيض مائل للعاج ذا ملمس طبيعي خفيف يبدو أقرب إلى لمسة نهائية مصنفرة من البلاستيك العادي.
الامتثال لملامسة الأغذية: السيطرة على بولي بروبيلين ألياف الحبوب أسهل
تُقيَّم مواد ملامسة الأغذية من حيث الرائحة والهجرة والمعادن الثقيلة والرماد والشوائب. وقد وجدت الأبحاث على مواد ملامسة الأغذية المصنوعة من الألياف النباتية انطلاقًا ضئيلًا أو معدومًا لعناصر أثرية مستهدفة من بعض العينات القائمة على قشور جوز الهند والقش والقمح، في حين أطلقت مواد مصنوعة من تفل قصب السكر والخيزران وسعف النخيل زرنيخًا أو كادميومًا أو رصاصًا بقيم قابلة للكشف، وكان الرصاص أكثر العناصر هجرة.
ولأن قش القمح قد يحتوي على أجزاء مختلطة من الجذور والسيقان والأوراق، تكون المعالجة المسبقة أصعب وقد يتباين المستوى الخلفي للرماد والمعادن الثقيلة أكثر بين دفعة وأخرى. ومن الأسهل التحقق من مسار ألياف حبوب ناعم منخفض الرماد قائم على سيقان غضة مختارة وإضافات ملامسة الأغذية ونظام توافق مضبوط. وقد اجتاز wooyopet P179002N اختبارات ملامسة الأغذية FDA وLFGB، وهو سبب رئيسي لإعطائه الأولوية في حاويات الأغذية الفاتحة اللون الملامسة للأغذية.
المسار التقني رباعي الخطوات لدى wooyopet
- فرز المواد الأولية. يُغرَبل قش القمح على مراحل متعددة لإزالة الشوائب وضبط نسبة الجذور والسيقان والأوراق. وتُختار ألياف الحبوب من أجزاء السيقان الغضة لتقليل العُقد الصلبة والرماد.
- تنعيم الألياف ومعالجتها سطحيًا. يُضبط طول الألياف وتشتتها لتقليل النقاط الخشنة؛ فالألياف الطويلة أكثر من اللازم تعيق التدفق وتُخشّن السطح، أما الألياف القصيرة أكثر من اللازم فتفقد كفاءة التدعيم.
- التوافق والتشتت. يحسّن نظام توافق مُصمَّم خصيصًا الواجهة بين الألياف النباتية المحبّة للماء ومصفوفة PP، بما يوازن بين الصلابة والمتانة.
- التجفيف ومواءمة نافذة المعالجة. ولأن الألياف النباتية تمتص الرطوبة، فإن التجفيف غير الكافي يسبب مباشرةً فقاعات وخطوطًا فضية وفقدانًا في المقاومة. وتُورَّد كل درجة بنافذة محددة للتجفيف ودرجة حرارة الأسطوانة.
WYC-PP P179002N و P179050: مقارنة البيانات الرئيسية
القيم التالية مستمدة من بيانات منتجات wooyopet وتوفر مرجعاً للاختيار للمشترين ومهندسي القولبة.
| الخاصية | WYC-PP P179002N بولي بروبيلين ألياف الحبوب | WYC-PP P179050 بولي بروبيلين قش القمح |
|---|---|---|
| الجاذبية النوعية | 1.20 g/cm³ | 1.35 g/cm³ |
| MFR، 230°C/2.16 kg | 9.5 g/10 min | 15 g/10 min |
| مقاومة الشد | 31 MPa | 18 MPa |
| مقاومة الانحناء | 55 MPa | 34 MPa |
| معامل الانحناء | 1,956 MPa | 2,000 MPa |
| مقاومة صدم Izod المحزوزة، 23°C | 3.8 kJ/m² | 3.1 kJ/m² |
| HDT، 0.45 MPa | 120°C | 125°C |
| نقطة الانصهار | 170°C | 160°C |
| صلادة شور | 73 HD | 73 HD |
| مرجع المعالجة | التجفيف 100–120°C لمدة 4–5 ساعات؛ منطقة الأسطوانة الخلفية 155–165°C؛ الوسطى/الأمامية/الفوهة 160–175°C؛ القالب 70–80°C | نافذة مرجعية واحدة |
يجمع P179002N بين معامل انحناء قدره 1,956 MPa ومقاومة شد قدرها 31 MPa وHDT عند 120°C وضغط 0.45 MPa. ويوفر معدل تدفق المصهور MFR البالغ 9.5 g/10 min تدفقًا متوسطًا إلى مرتفع مع الحفاظ على الصلابة، ما يسمح بقطع إنشائية أكثر سماكة وجدران رقيقة باعتدال دون أن يصبح النقص في الملء مرجحًا. ويدعم نطاق الانكماش 0.9%–1.2% أبعادًا مستقرة ويقلل الالتواء.
يتمتع P179050 بمعدل تدفق مصهور (MFR) أعلى يبلغ 15 g/10 min، ويمكن أن يناسب الأجزاء الداكنة أو المكوّنات غير الظاهرة أو الجدران الرقيقة التي تتطلب تدفقًا مرتفعًا جدًا. ومقاومة الشد فيه 18 MPa ومقاومة الانحناء 34 MPa. وبكثافة 1.35 g/cm³ يكون أثقل من P179002N بنسبة 12.5%، لذا تستهلك القطعة بالحجم نفسه مادة أكثر، وهو عامل تكلفة مهم غالبًا ما يُغفل في المقارنات الشرائية.
حالة عميل: القولبة بالحقن لحاوية أغذية للاستعمال مرة واحدة فاتحة اللون
اعتزمت إحدى شركات تصنيع حاويات الأغذية أحادية الاستخدام في شرق الصين، ويُشار إليها هنا بالعميل A، إنتاج حاوية فاتحة اللون تتطلب الامتثال لملامسة الأغذية وسطحًا ناعمًا ومقاومة للحرارة وإحكامًا ثابتًا للغطاء. واستُخدم P179050 في الاختبار الأولي لأن معدل تدفق المصهور (MFR) فيه البالغ 15 g/10 min بدا مناسبًا لحاوية رقيقة الجدار.
المشكلات الأولية
كانت الإعدادات الأولية نحو 110°C للتجفيف لمدة أربع ساعات، ودرجات حرارة المنطقة الخلفية والوسطى والأمامية والفوهة 160°C و170°C و170°C و170°C، وقالب عند 75°C. وأظهر الاختبار نقاط ألياف خشنة ومسحة رمادية مزرقّة وتفاوتًا في لون الدفعات. وكانت خطوط اللحام عميقة، وبعض الحواف ناقصة الملء، والتوت الحاوية، ولم يُغلق الغطاء بإحكام ثابت. كما لزمت إعادة مطابقة وثائق ملامسة الأغذية لأن العميل كان قلقًا بشأن تفاوت مصدر القش. ولم يتجاوز مردود الإنتاج نحو 82%.
حددت المراجعة الفنية للعميل الخطأ الأصلي: فجودة التدفق قد تملأ جدارًا رقيقًا، لكن تشتت الألياف والاستقرار الحراري هما ما يحددان المظهر والمردود. وقد حل التدفق مشكلة الملء دون مشكلات السطح أو استقرار الأبعاد.
تعديل على خطوتين
أولًا، حسّن مهندس التطبيقات في wooyopet نافذة P179050 بعد فحص الرطوبة ومعدل تدفق المصهور (MFR) والانكماش. فغُيّر التجفيف إلى 105°C لمدة أربع ساعات، وثُبّت القالب عند 75°C، وأُبطئ الحقن إلى سرعة متوسطة إلى منخفضة، ورُفع ضغط التثبيت، وخُفّض ضغط الارتداد. فتحسنت خطوط اللحام والالتواء، لكن النقاط الرمادية المزرقّة والألياف الخشنة ظلت غير مطابقة لمتطلب المظهر الفاتح. وأكد ذلك أن قيد السطح الرئيسي متأصل في مسار المادة نفسه.
ثانيًا، تحوّل المشروع إلى P179002N. وكانت الإعدادات الموصى بها 105°C للتجفيف لمدة أربع ساعات، ودرجات حرارة المنطقة الخلفية والوسطى والأمامية والفوهة 160°C و170°C و172°C و170°C، وقالب عند 75°C. وبمعدل تدفق مصهور (MFR) 9.5 g/10 min ومقاومة شد 31 MPa ومقاومة انحناء 55 MPa ومقاومة صدم مشقوقة 3.8 kJ/m² وHDT عند 120°C ونقطة انصهار 170°C، وفرت الدرجة توازنًا أفضل بين الصلابة والمتانة والمظهر. ولم يُطلب أي تعديل في ماكينة الحقن.
النتيجة
بعد التحول، أصبح السطح أنعم بوضوح، وتراجعت النقاط الرمادية المزرقّة، وصارت خطوط اللحام أقل عمقًا، واستقر إحكام الغطاء. وارتفع مردود الإنتاج من نحو 82% إلى 96%. واستوفى اختبار ملامسة الأغذية متطلبات FDA ذات الصلة. ويستخدم العميل A الآن P179002N لحاويات الأغذية الفاتحة اللون الملامسة للأغذية، ويحتفظ بـ P179050 للأجزاء الداكنة أو غير الظاهرة. والعبرة ليست أن درجة واحدة أفضل بصورة مطلقة، بل إن نوع الألياف هو ما يحدد حدود التطبيق.
| مرحلة المشروع | المادة والإعداد | النتيجة الملاحظة |
|---|---|---|
| الاختبار الأولي | P179050؛ التجفيف 110°C لمدة 4 ساعات؛ الأسطوانة والفوهة 160/170/170/170°C؛ القالب 75°C | نقاط خشنة رمادية مزرقة، وخطوط لحام عميقة، والتواء، وعدم استقرار في إحكام الغطاء، وحصيلة إنتاج بنحو 82% |
| تحسين P179050 | التجفيف 105°C/4 h؛ سرعة حقن متوسطة إلى منخفضة؛ ضغط تثبيت أعلى؛ ضغط رجوع أقل | تحسّن الالتواء وخطوط اللحام، لكن نقاط السطح المتأصلة بقيت |
| تبديل المادة | P179002N؛ التجفيف 105°C/4 h؛ 160/170/172/170°C؛ القالب 75°C | سطح أنعم، ونقاط رمادية أقل، وإحكام ثابت للغطاء، ومردود 96%، مع تلبية متطلبات الاختبار المرتبطة بـ FDA |
دليل الاختيار لفرق المشتريات والهندسة
| متطلبات التطبيق | الاتجاه المفضّل | السبب |
|---|---|---|
| لون فاتح، وملامسة الأغذية، ومظهر بمتطلبات صارمة | WYC-PP P179002N | سطح مطفأ أبيض مائل للعاجي وناعم، ومقاومة شد 31 MPa، وHDT 120°C، واختبارات FDA/LFGB |
| قطعة داكنة اللون، لا تلامس الأغذية، أو حساسة للتكلفة، أو ذات سيولة عالية جدًا | WYC-PP P179050 | معدل تدفق المصهور 15 g/10 min؛ مناسب حين تكون النقاط الخشنة واللون أقل حرجًا |
| قطعة إنشائية للاستخدام اليومي تتطلب صلابة ومقاومة للحرارة | P179002N | مقاومة شد وانحناء أفضل واستقرار أبعادي أعلى |
| ملمس الألياف الطبيعية وطابعها الملموس | أي من الدرجتين بعد اختبار المظهر | كلتاهما تحافظان على ملمس ألياف نباتية مطفأ؛ وP179002N أنعم وأكثر تجانسًا |
ينبغي للمشترين أن يسألوا عن الجزء النباتي الذي يورّد الألياف وعن كيفية ضبط الرماد، وأن يطلبوا بنود وحدود اختبار FDA أو LFGB الدقيقة بدل قبول عبارة عامة مثل «معتمد»، وأن يحددوا حدًا لفرق اللون ΔE وإجراءً للاحتفاظ بالدفعات، وأن يطلبوا معاملات مطابقة لسماكة الجدار الفعلية والقالب، وأن يراجعوا الانكماش بحسب الدفعة. وانكماش P179002N في اتجاه القولبة MD هو 0.9%–1.2%، وغياب بيانات دفعات قابلة للمقارنة علامة تحذيرية على خطر الأبعاد.
بالنسبة إلى الدرجتين، المرجع العام هو التجفيف عند 100–120°C لمدة أربع إلى خمس ساعات، وأسطوانة خلفية 155–165°C، ومناطق وسطى وأمامية وفوهة 160–175°C، وقالب 70–80°C. وينبغي تعديل الإعدادات بحسب الماكينة والقالب ومتطلبات القطعة النهائية.
لا يقتصر دور wooyopet على توريد درجة مادة. فالهدف هو جعل بولي بروبيلين الألياف النباتية (PP) مستقرًا في القولبة بالحقن وقابلًا للتحقق في ملامسة الأغذية وقابلًا للضبط في المظهر. ويمكن للمشترين الذين يقيّمون بولي بروبيلين قش القمح أو بولي بروبيلين ألياف الحبوب التواصل مع wooyopet للحصول على عينات وتوصيات قولبة خاصة بالقطعة ووثائق الامتثال لملامسة الأغذية.
